Overlap Schedule

Overlap Schedule 将 CPU 调度与 GPU 计算组织成流水线：GPU 执行当前轮 Decode 时，CPU 处理上一轮结果并准备下一轮 Batch。SGLang 将这一机制称为 Zero-Overhead Batch Scheduler，通过提前调度、GPU 上的 token 接力和延后结果处理，减少相邻 Decode 之间的 GPU 空闲。

本文以普通自回归 Decode 为主，源码基于 SGLang 提交 0b3bb0cbe3。图中的轮次表示一次 Batch 执行，同一请求在相邻轮次之间仍然存在 token 依赖。

1. Decode 调度开销

一次 Decode 除了 GPU 上的 Forward 与 Sampling，还需要 CPU 接收请求、调整 Batch、分配 KV Cache、准备执行元数据，以及处理输出和停止条件。Prefix Cache 的匹配和维护也会占用调度时间。

普通调度先消费当前轮结果，再准备下一轮：

text

CPU：准备 Batch n
       ↓
GPU：Forward n → Sampling n
       ↓
CPU：等待结果拷回 → 处理结果 n → 准备 Batch n+1
       ↓
GPU：Forward n+1 → Sampling n+1

即使 CUDA Kernel 是异步提交的，只要 CPU 在提交下一轮之前等待当前轮结果，调度工作仍会落在 GPU 执行的关键路径上。单轮 GPU 时间越短，这部分空隙的占比越高。

2. CPU–GPU 流水线

2.1 提前调度

SGLang 的 Overlap Scheduler 先提交当前轮 GPU 工作，再处理上一轮结果。稳态下，CPU 的结果处理和下一轮准备可以被当前轮 GPU 计算覆盖。

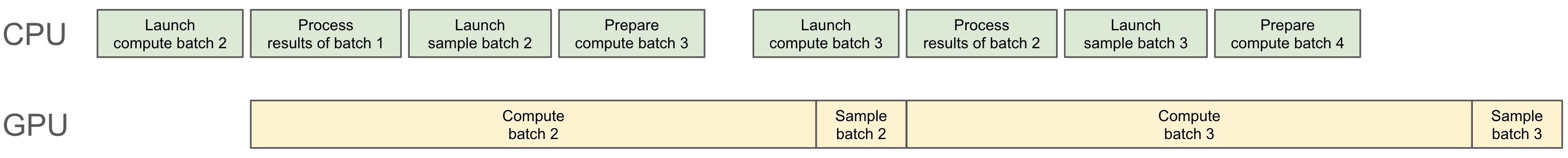

图 1：SGLang v0.4 官方调度时序图，点击可查看大图。来源：SGLang v0.4 发布说明。

图中的 CPU Launch 表示提交操作，不表示 GPU 已经执行完成。以 Batch 2 为例，CPU 依次提交 Forward 2、处理结果 1、提交 Sampling 2，然后准备 Batch 3；GPU 则按数据依赖执行 Forward 2、Sampling 2 和 Forward 3。

图中把 Forward 和 Sampling 分开，是为了表达采样可能依赖上一轮结果处理后的状态，例如语法约束。本文所分析的源码也保留了延迟采样分支；不需要延迟时，采样可以在 run_batch() 内提交。

2.2 元数据与 token 依赖

普通 Decode 每个请求只处理一个新位置。即使当前轮 token 尚未生成，CPU 仍可以提前确定请求的池索引、下一轮序列长度和需要分配的 KV 位置。

数据或操作	对当前轮真实 token 的依赖	处理位置
请求索引、候选 Batch	无需知道 token 值，但结束状态可能滞后一轮	CPU 提前准备
序列长度增加 1、分配新 KV 位置	普通 Decode 下无需知道 token 值	调度阶段准备
下一轮 `input_ids`	必须取得当前轮采样结果	GPU 在 Forward 入口解析
EOS、停止字符串、输出内容	需要真实结果	CPU 延后处理
语法状态与下一轮采样掩码	可能需要上一轮真实 token	在采样前满足依赖

因此，提前调度不要求提前知道所有结果。它只要求将依赖真实 token 的操作推迟到实际消费该 token 的位置。

2.3 FutureMap 接力

SGLang 用 GPU 上的 FutureMap.output_tokens_buf 保存上一轮采样结果，并以请求池索引 req_pool_indices 定位。下一轮 Forward 开始前，再按当前 Batch 的请求顺序读取这些 token。

图 2：根据本文分析的 SGLang 源码绘制。请求池索引和 token ID 均为示例；图中交换请求顺序用于说明索引语义，不表示每轮都会重排。

设请求 A、B 的池索引为 [4, 9]，第 $n$ 轮分别生成 [314, 271]。GPU 将它们写入槽位 4 和 9。若下一轮 Batch 顺序是 [B, A]，只需按索引 [9, 4] Gather，即可得到输入 [271, 314]；CPU 不必先读取这两个 token 的值。

这里的 Future 表示尚未就绪的真实结果。自回归依赖依然是：

{Sampling}_{n} \to {Stash}_{n} \to {Gather}_{n + 1} \to {Forward}_{n + 1}

这些 GPU 操作在 Forward Stream 中按序执行。CPU 可以提前提交下一轮操作，但 GPU 必须在上轮 token 写入后才能读取并执行下一轮。

3. SGLang 实现

3.1 调度循环

event_loop_normal() 在 run_batch() 后立即处理同一 Batch 的结果。event_loop_overlap() 则维护结果队列，提交当前轮后再弹出上一轮结果。

下面是普通生成路径的调度伪代码，省略暂停、特殊同步和部分空闲处理：

python

result_queue = deque()
last_batch = None

while True:
    receive_and_process_requests()
    apply_shared_buffer_barrier()
    batch = get_next_batch_to_run()

    result = None
    if batch is not None:
        result = run_batch(batch)  # 异步提交 GPU 工作
        result_queue.append((batch.copy(), result))

    if last_batch is not None:
        old_batch, old_result = result_queue.popleft()
        process_batch_result(old_batch, old_result)

    launch_batch_sample_if_needed(result)
    last_batch = batch

首轮只有提交，没有上一轮结果可处理。后续轮次先提交再消费；当没有新 Batch 时，队列中最后一轮结果仍会被处理。这里的 result 可以包含尚未完成的异步计算或拷贝，不能把函数返回视为 GPU 完成。

实际循环还会在特定条件下先处理上一轮结果，再提交当前轮，从而暂时退出重叠。具体入口见 event_loop_overlap()。

3.2 GPU 输入解析

设 Batch 中有 $B$ 个请求，请求池容量为 $R$ 。普通 Decode 中，req_pool_indices、next_token_ids 和 input_ids 的形状均为 [B]，output_tokens_buf 的形状为 [R]。

run_batch() 将采样结果交给 _relay_forward_payload()，后者调用 FutureMap.stash() 写入 GPU buffer。普通 Overlap 路径随后把 batch.input_ids 设为 None，表示下一轮输入需要在 Forward 入口解析。

📄 SGLang：resolve_forward_inputs() 与 FutureMap.stash()

python

# resolve_forward_inputs：普通 Decode 的 GPU Gather 分支
...
elif batch.input_ids is None and future_map.spec_algo.is_none():
    batch.input_ids = future_map.output_tokens_buf[batch.req_pool_indices]
    ...

# FutureMap.stash：写入按请求池索引组织的 GPU buffer
def stash(self, future_indices, payload):
    ...
    indices = future_indices
    ...
    self.output_tokens_buf[indices] = payload.bonus_tokens.to(
        self.output_tokens_buf.dtype
    )
    ...

bonus_tokens 是接力载荷的字段名；在普通 Decode 路径中，它承载当前轮的 next_token_ids。这一实现也被非 Overlap 路径复用，因此仅看到 FutureMap 并不能判断调度是否重叠，还需要检查实际执行的事件循环。

3.3 Stream 与结果拷贝

本文源码中的 CUDA 普通生成路径主要涉及三个 Stream：

Stream	作用	关键顺序
`schedule_stream`	承载调度阶段提交的 GPU 操作	改写共享 buffer 前，等待上轮读取完成
`forward_stream`	输入解析、模型计算、采样和 token 接力	等待本轮调度操作就绪；相邻轮次按序执行
`copy_stream`	将结果异步拷回 CPU	等待对应 Forward 结果就绪

CPU 线程本身并不“运行在 CUDA Stream 上”。Stream 管理的是该线程提交的设备操作；wait_stream() 和 wait_event() 为设备工作建立顺序，通常不会让 CPU 线程原地等待 GPU 完成。

CUDA 普通路径在独立 copy_stream 上拷贝 token、按需返回的 logprob 等结果，并记录 copy_done。CPU 真正消费结果前调用 copy_done.synchronize()，这时才可能阻塞主机线程。由于下一轮已经提交，等待和结果处理仍可能被下一轮 GPU 计算覆盖。

结果拷贝没有被取消：它仍用于输出、停止判断和请求维护。优化消除的是“必须先把 token 拷回 CPU，才能准备下一轮输入”的串行依赖。HIP 和延迟采样分支的拷贝安排有所不同，不能把这条 CUDA 路径推广到所有后端。

4. 依赖与资源安全

4.1 Batch 快照与内存生命周期

CPU 提前准备下一轮时，上轮 GPU 可能仍在读取旧的 tensor。若原地更新序列长度，或提前释放 tensor，异步执行就可能读到错误数据。

SGLang 在 Overlap 路径中使用新的序列长度 tensor，例如 self.seq_lens = self.seq_lens + 1，并通过 Batch 快照和两轮引用保留延长相关 tensor 的生命周期。结果队列中的 batch.copy() 保存对应轮次的 Batch 结构；这些措施各自处理结构修改和设备存储生命周期，不能把浅拷贝视为完整的内存隔离。

对于确实复用的共享 buffer，_apply_war_barrier() 在下一轮调度写入前等待上轮读取完成的事件；没有可用事件时，回退为等待已有 Forward Stream 工作。这里的 WAR 是 Write After Read，即后续写入必须晚于先前读取。

4.2 请求结束与额外一步

CPU 处理第 $n$ 轮结果并发现 EOS 时，第 $n + 1$ 轮可能已经包含该请求。普通 Decode 因此可能多执行一步。

text

提交 Decode n+1，暂时仍包含请求 A
    ↓
处理结果 n：发现 A 已结束，记录结束状态
    ↓
处理结果 n+1：跳过 A，不追加多算出的 token

process_batch_result_decode() 会跳过已结束或已撤回的请求，相关释放逻辑负责回收多分配的 KV。请求结束后的结果也不会被重复输出。提前调度的代价因此包括少量无效计算，以及更复杂的资源生命周期管理。

4.3 语法约束与推测解码

结构化输出的采样掩码可能依赖上一 token 更新后的语法状态。模型 Forward 可以先提交，而采样需要等上一轮结果处理完成后再提交；这正是 launch_batch_sample_if_needed() 所表达的依赖。

在本文源码版本中，Speculative Decode 与 Grammar 同时启用且还有待处理结果时，调度器会先同步处理上一轮。推测解码每轮接受的 token 数也不固定，不能直接套用普通 Decode 的“长度加 1”；其 FutureMap 还涉及接受后的序列长度和 Draft 状态接力。

连续 Prefill 还存在另一种取舍：环境变量 SGLANG_DISABLE_CONSECUTIVE_PREFILL_OVERLAP 可使调度器更早处理前一个 Prefill 的结果，以改善其 TTFT。本文版本该变量默认是 False。Overlap 并不限于 Decode，但不同执行模式的依赖和延迟目标不同。

5. 性能与验证

5.1 加速条件

设每轮 CPU 调度及结果处理耗时为 $C$ ，GPU Forward 与 Sampling 耗时为 $G$ 。忽略拷贝、同步和流水线启动排空，理想稳态下有：

T_{normal} \approx C + G, T_{overlap} \approx max (C, G)

{Speedup}_{ideal} \approx \frac{C + G}{max (C, G)}

例如，假设 $C = 1 ms$ 、 $G = 4 ms$ ，理想轮次间隔从 $5 ms$ 降至约 $4 ms$ ，对应 $1.25 \times$ 加速。这只是说明流水线效果的算例。

当 $C \leq G$ 且依赖允许充分重叠时，CPU 开销可以被隐藏；当 $C > G$ 时，GPU 仍会等待调度。小模型或较大 TP 配置可能缩短单轮计算时间，使 CPU 开销更突出，但实际收益仍取决于通信、Batch 大小、后端和主机性能。

5.2 官方性能证据

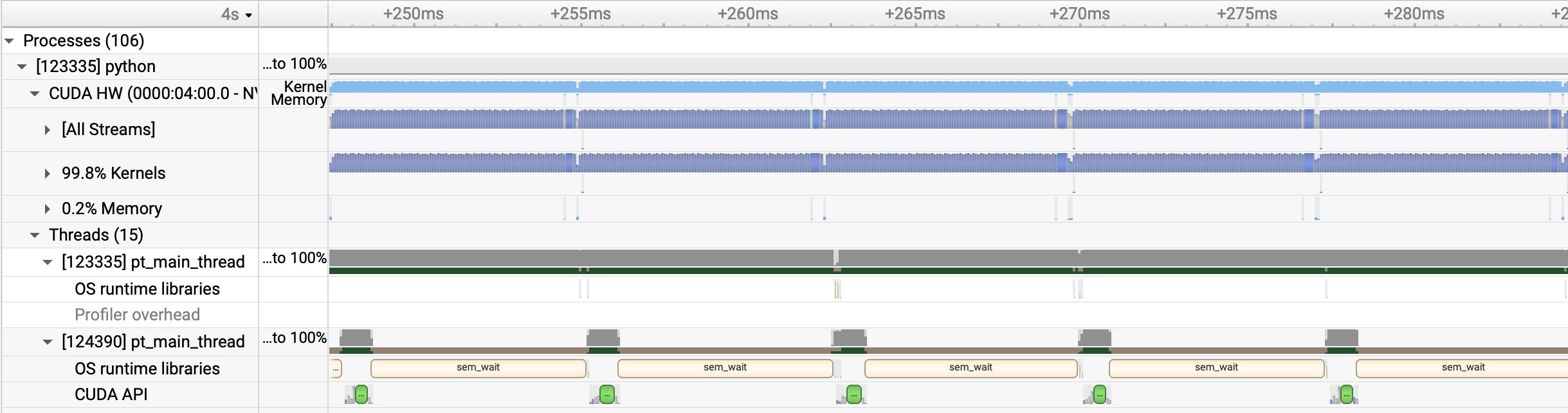

图 3：SGLang v0.4 发布时的 Nsight Systems 截图，点击可查看大图。来源：官方性能说明。

官方报告这一优化相对上一版本获得约 $1.1 \times$ 加速，并用连续五轮 Decode 的执行轨迹展示 GPU 空隙被隐藏。该截图来自当时的 Triton Attention 后端；文中也说明当时 FlashInfer 后端仍有少量间隙。因此，Zero-Overhead 应理解为满足条件时的近零可见调度开销，而非所有配置下都没有等待。

5.3 对照验证

在支持的配置下，Overlap Scheduler 默认启用，可通过 --disable-overlap-schedule 关闭。做 A/B 对照时应保持模型、后端、CUDA Graph、TP、请求长度和并发度相同，完成预热后比较：

GPU 时间线：相邻 Decode Kernel 之间的空隙是否减少。
CPU 时间线：结果处理和下一轮准备是否与 GPU 计算重叠。
吞吐与延迟：输出 token/s、TPOT、TTFT 及其尾部延迟是否改善。
同步点：是否在下一轮提交前出现结果读取、序列长度回传或其他主机等待。

只看到某次 synchronize() 耗时，不能直接判定 Overlap 无效；需要同时查看 GPU 是否正在执行已提交的下一轮。本节描述验证方法，本文未执行 GPU 性能测试。

6. 相关机制

机制	优化对象	与 Overlap Schedule 的关系
CUDA Graph	降低重复提交多个 GPU Kernel 的开销	可配合使用；调度及结果处理仍需单独安排
Speculative Decoding	一轮验证多个候选 token	增加了接受长度与 Draft 状态的依赖
Two-Batch Overlap（TBO）	交错两个 Micro-batch 的计算与通信	常用于 MoE 的 Dispatch/Combine 通信隐藏，属于另一层重叠
PD 分离	将 Prefill 与 Decode 放在不同实例	改变部署和资源分工，各实例仍需要调度

SGLang 的 --enable-two-batch-overlap 控制 TBO；本文讨论的 CPU–GPU 调度由 --disable-overlap-schedule 控制。二者名称相近，但前者主要处理设备计算与通信的交错，后者处理主机调度与设备执行的流水线。
