硬件架构

从 CUDA 程序的视角看，NVIDIA GPU 由 GPC、SM、缓存、设备显存和互联组成。本文只建立计算、存储和通信三条硬件主线，并说明 CUDA 执行对象如何映射到这些资源；线程调度、内存空间和指令体系分别由子专题展开。

1. 整体拓扑

离散 GPU 与 CPU 共同组成异构系统。CPU 及其直接连接的 System Memory 属于 Host，GPU 及其直接连接的 GPU DRAM 属于 Device，两者通常通过 PCIe 或 NVLink 互联。

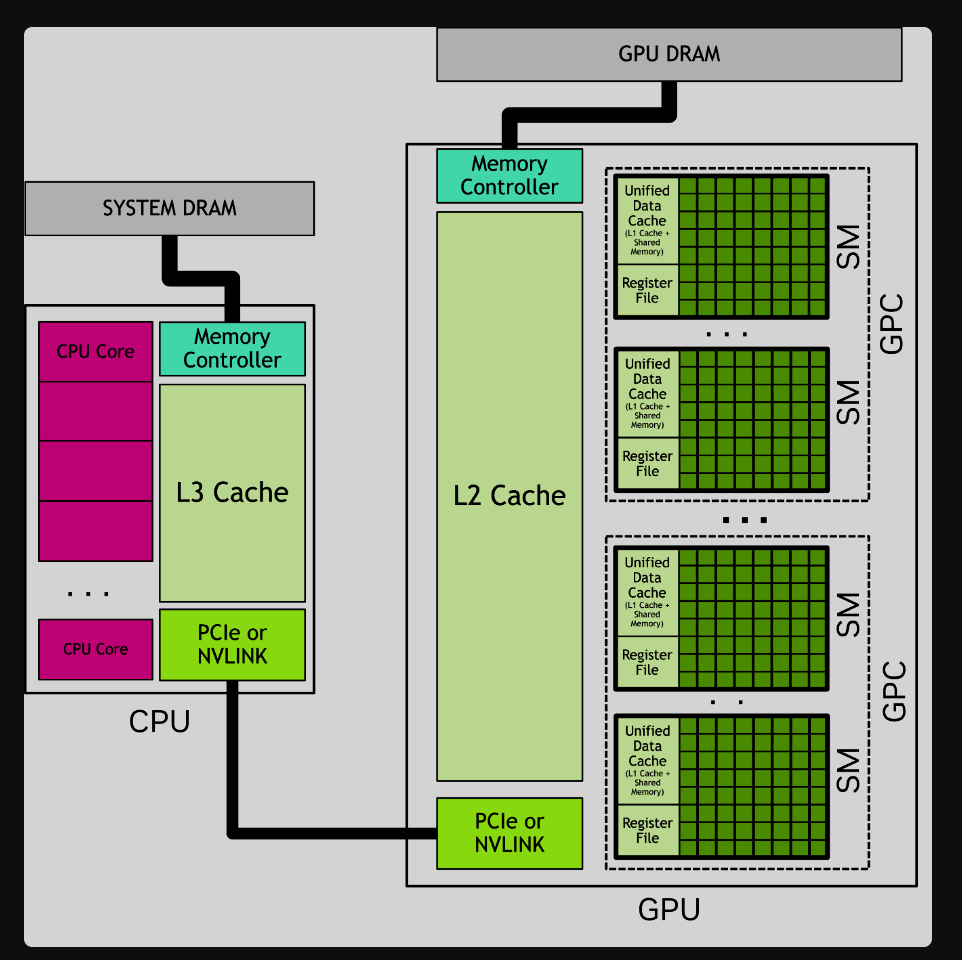

图 1：CPU、GPU、DRAM、GPC、SM 与缓存的概念关系。参考 NVIDIA CUDA Programming Guide：GPU Hardware Model。

GPU 内部可以概括为：

GPU
├─ GPC × N
│  └─ SM × M
│     ├─ Functional Units
│     ├─ Register File
│     └─ Unified L1 / Shared Memory
├─ Shared L2 Cache
├─ Memory Controllers
└─ GPU DRAM：HBM / GDDR

2. 计算单元

GPC（Graphics Processing Cluster）组织一组物理上相近的 SM（Streaming Multiprocessor）。SM 是普通 Thread Block 的执行场所，负责管理 Warp，并把就绪指令发送到不同执行管线。

GPC
  → SM
      → SMSP / Warp Scheduler
          → Integer / Floating Point / Load-Store / SFU / Tensor Core

• Integer 与 Floating Point Units：执行索引、地址、标量算术、Element-wise 和部分归约。
• Load/Store Units：负责 Register 之外的主要数据访问。
• Special Function Units：执行部分超越函数和特殊数学运算。
• Tensor Cores：执行固定 Tile 的矩阵乘加，是 GEMM 和 Attention 的主要计算资源。

3. 存储单元

数据从设备显存进入执行单元时，会依次经过共享缓存和片上存储：

HBM / GDDR
  → Memory Controller
      → L2 Cache
          → Unified L1 / Shared Memory
              → Register File
                  → Execution Units

• Register File：保存线程局部值和 Warp 执行状态。
• Unified L1 / Shared Memory：位于 SM 内；L1 由硬件缓存，Shared Memory 由 Kernel 显式管理。
• L2 Cache：由整张 GPU 的 SM 共享，汇聚发往设备显存的访问。
• Memory Controller：把 L2 请求调度到不同显存 Channel、Bank 和 Row。
• HBM/GDDR：保存模型权重、KV Cache、Activation 和 Workspace。

4. 通信路径

单卡之外的数据流由系统拓扑决定：

机制	连接对象	主要作用
PCIe	CPU、GPU、NIC、NVMe 等设备	Host-to-Device 和部分 GPU/设备 P2P
NVLink	GPU、Grace CPU 或 NVSwitch	高带宽 Peer-to-Peer 连接

5. 参考

1. NVIDIA CUDA Programming Guide：Programming Model
2. NVIDIA CUDA Programming Guide：GPU Hardware Model
3. NVIDIA Hopper Architecture In-Depth
4. NVIDIA GPUDirect RDMA
