MoE

Mixture of Experts（MoE）使用多个独立专家扩展模型容量，并通过 Router 为每个 token 选择少量专家执行计算，从而将总参数量与单 token 激活参数量解耦。本文先说明 MoE 的通用数据流，再以 Qwen3.5-397B-A17B 为参考实现，介绍 Router、Routed Experts、Shared Expert 与输出聚合。

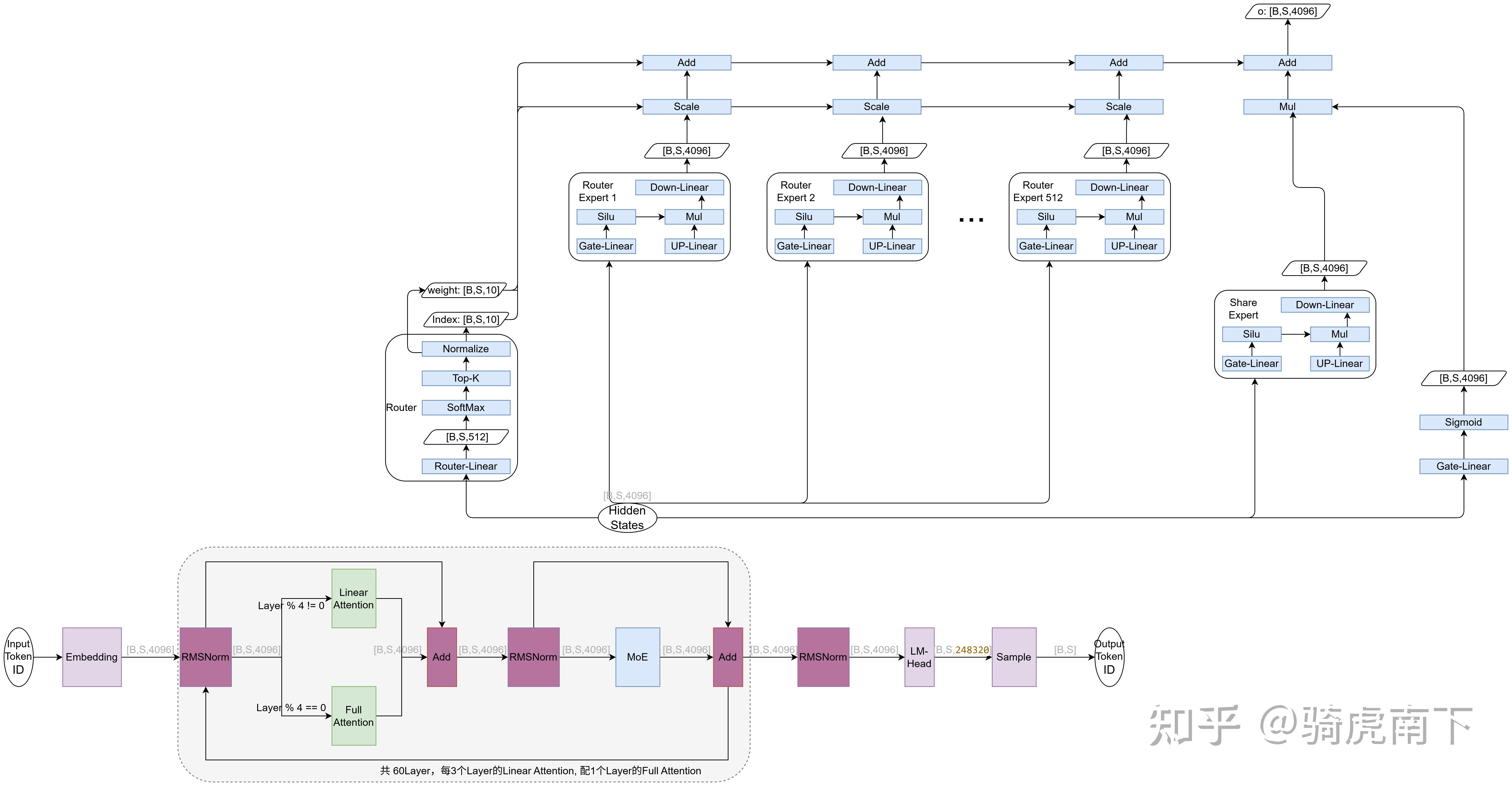

1. 整体架构

MoE 通常替换 Decoder Layer 中的 Dense FFN，Attention 或其他 Token Mixer 结构保持不变。对于每个 token，Router 负责选择专家并生成路由权重，Routed Experts 只处理分配给自己的 token；部分模型还会增加始终激活的 Shared Expert。

1.1 Qwen3.5 配置

Qwen3.5-397B-A17B 在全部 60 个 Decoder Layer 中使用 MoE，其配置如下：

配置	数值
隐藏维度	4096
Routed Experts 数量	512
每个 token 激活的 Routed Experts 数量	10
Shared Expert 数量	1
专家中间维度	1024
Decoder Layer 数量	60

这些数值属于该模型的具体配置，不是所有 MoE 模型的固定设计。

1.2 单层流程

Qwen3.5-397B-A17B 按照 3 层 Gated DeltaNet 加 1 层 Full Attention 的模式重复 15 次，每层 Token Mixer 之后都执行 MoE：

Hidden States
  → RMSNorm
  → Gated DeltaNet / Full Attention
  → Residual Add
  → RMSNorm
  → MoE
      ├─ Shared Expert
      └─ Router → Top-10 → Routed Experts
  → Branch Add
  → Residual Add

2. Router

设 MoE 输入为 $X\in {\mathbb{R}}^{B\times S\times D}$。Router 先将批维度与序列维度展平，得到 $T=B\times S$ 个 token 表示，再通过无偏置线性投影计算 $E$ 个专家的 logits：

$$x\in {\mathbb{R}}^{T\times D},r=x{W}_r^{\mathrm{\top }}\in {\mathbb{R}}^{T\times E}$$

对于 token $t$，Router 对全部专家 logits 执行 Softmax，选择概率最高的 $K$ 个专家，并重新归一化选中权重：

$$p_t=\mathrm{Softmax}(r_t),{\mathcal{I}}_t=\mathrm{TopK}(p_t,K)$$$${\alpha }_{t,e}=\frac{p_{t,e}}{\sum _{j\in {\mathcal{I}}_t}{p}_{t,j}},e\in {\mathcal{I}}_t$$

其中，$D$ 为隐藏维度，$E$ 为专家总数，$K$ 为每个 token 激活的专家数。Qwen3.5-397B-A17B 取 $D=4096$、$E=512$、$K=10$，输出 selected_experts 与 routing_weights 的形状均为 [T, 10]。Softmax 使用 float32 计算，最终路由权重再转换回模型数据类型；Shared Expert 不参与 Top-k。

📄 transformers/.../modeling_qwen3_5_moe.py#L779-L796

class Qwen3_5MoeTopKRouter(nn.Module):
    def __init__(self, config):
        super().__init__()
        self.top_k = config.num_experts_per_tok
        self.num_experts = config.num_experts
        self.hidden_dim = config.hidden_size
        self.weight = nn.Parameter(torch.zeros(self.num_experts, self.hidden_dim))

    def forward(self, hidden_states):
        hidden_states = hidden_states.reshape(-1, self.hidden_dim)
        router_logits = F.linear(hidden_states, self.weight)
        router_probs = torch.nn.functional.softmax(router_logits, dtype=torch.float, dim=-1)
        router_top_value, router_indices = torch.topk(router_probs, self.top_k, dim=-1)
        router_top_value /= router_top_value.sum(dim=-1, keepdim=True)
        router_top_value = router_top_value.to(router_logits.dtype)
        router_scores = router_top_value
        return router_logits, router_scores, router_indices

3. 专家计算

Qwen3.5 的 Shared Expert 与 Routed Experts 都是 SwiGLU MLP。单个专家 $E_e$ 的计算为：

$$E_e(x)=W_{down}^{(e)}(\mathrm{SiLU}(W_{gate}^{(e)}x)\odot W_{up}^{(e)}x)$$

所有专家均使用 4096 → 1024 → 4096 的投影维度，但参数彼此独立。

3.1 Shared Expert

Shared Expert 读取全部 token，不经过 Router 选择。它用于学习跨 token 共享的特征，其输出在聚合前还会乘以一个由输入计算的标量门控。

3.2 Routed Experts

每个 Routed Expert 只处理当前批次中路由到自己的 token。Transformers 参考实现先找出本批次命中的专家，再按专家收集 token、执行 SwiGLU，并将加权结果累加回对应位置：

📄 transformers/.../modeling_qwen3_5_moe.py#L740-L776

for expert_idx in expert_hit:
    expert_idx = expert_idx[0]
    if expert_idx == self.num_experts:
        continue
    top_k_pos, token_idx = torch.where(expert_mask[expert_idx])
    current_state = hidden_states[token_idx]

    gate, up = F.linear(
        current_state,
        self.gate_up_proj[expert_idx],
    ).chunk(2, dim=-1)
    current_hidden_states = self.act_fn(gate) * up
    current_hidden_states = F.linear(
        current_hidden_states,
        self.down_proj[expert_idx],
    )
    current_hidden_states *= top_k_weights[token_idx, top_k_pos, None]

    final_hidden_states.index_add_(
        0,
        token_idx,
        current_hidden_states.to(final_hidden_states.dtype),
    )

因此，512 表示可选的 Routed Experts 总数，而单个 token 只执行其中 10 个。

4. 输出聚合

设 $h_t$ 为 MoE 子模块残差分支的输入，$x_t=\mathrm{RMSNorm}(h_t)$ 为专家输入。Routed Experts 的输出按路由权重聚合：

$$y_t^{\text{routed}}=\sum _{e\in {\mathcal{I}}_t}{\alpha }_{t,e}{E}_e(x_t)$$

Shared Expert 的输出由标量门控调节：

$$y_t^{\text{shared}}=\sigma (w_s^{\mathrm{\top }}{x}_t)E_s(x_t)$$

两条专家分支相加得到 MoE 输出，再与残差相加：

$$y_t^{\text{MoE}}=y_t^{\text{routed}}+y_t^{\text{shared}},h_t^{\text{out}}=h_t+y_t^{\text{MoE}}$$

📄 transformers/.../modeling_qwen3_5_moe.py#L798-L817

hidden_states_reshaped = hidden_states.view(-1, hidden_dim)

shared_expert_output = self.shared_expert(hidden_states_reshaped)
_, routing_weights, selected_experts = self.gate(hidden_states_reshaped)
expert_output = self.experts(hidden_states_reshaped, selected_experts, routing_weights)

shared_expert_output = (
    torch.sigmoid(self.shared_expert_gate(hidden_states_reshaped))
    * shared_expert_output
)
expert_output = expert_output + shared_expert_output
return expert_output.reshape(batch_size, sequence_length, hidden_dim)

5. 参考

1. Qwen3.5-397B-A17B Model Card
2. Qwen3.5-397B-A17B 配置
3. Transformers：Qwen3.5 MoE 实现（v5.14.1）
4. Outrageously Large Neural Networks：The Sparsely-Gated Mixture-of-Experts Layer
5. Switch Transformers：Scaling to Trillion Parameter Models with Simple and Efficient Sparsity
